悬臂式三轴桁架机械手的协同作业

一套特鲁门公司为浙江某客户定制化设计的悬臂式三轴桁架机械手系统成功落地，为储料仓的自动化改造提供了创新解决方案。该系统通过深度整合无线通讯技术与多设备协同机制，实现了从原料入库到成品出库的全流程自动化作业，显著提升了生产线的智能化水平。

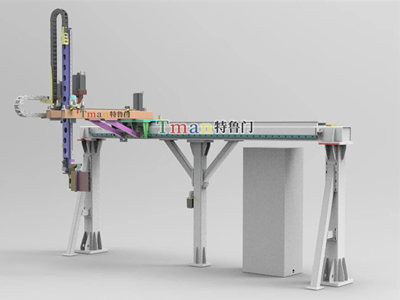

机械手采用悬臂式三轴架构，配备西门子伺服电机驱动系统，实现X/Y/Z三轴联动控制。运动定位精度达到±0.1mm，最高运行速度经优化后完全满足16秒作业节拍要求。上料执行机构设计有双重限位保护：上料爪配备下限位传感器，确保抓取动作不会过度下探；放料时通过激光测距模块实时监测，保持与底部扁管10-20mm的安全距离。储料仓采用交替上料策略，当左侧传感器检测到扁管低于上料位置时，系统自动从左至右依次填满6个仓位；完成后再切换为从右至左的作业顺序，有效平衡设备磨损。

安全防护体系采用双冗余设计，集成西门子安全继电器模块，可接入急停按钮、安全光幕等安全输入信号。当检测到异常情况时，系统能在100ms内触发安全制动，确保操作人员与设备安全。调试系统配备西门子手持示教器，支持储料仓位置坐标的在线标定与修正，操作人员可通过图形化界面快速完成参数配置，大幅缩短设备调试周期。

系统构建了多层级通讯网络：上料机械手与AGV小车通过5GHz Wi-Fi 6无线模块实现实时数据传输，通讯延迟稳定在20ms以内；与上料储料仓控制器采用Profinet总线连接，每500ms交换各工位剩余扁管数量、设备状态等关键信息。下料侧采用相同架构，下料机械手分别与储料仓控制器、AGV小车建立双向通讯链路，确保成品转运与存储的精准协同。所有通讯协议均集成CRC校验机制，数据传输错误率低于10^-9。

控制系统采用西门子S7-1200系列PLC，搭载PROFINET IO控制器模块，实现多设备协同控制。伺服驱动系统选用西门子S210伺服驱动器，匹配1FL6系列伺服电机，形成闭环运动控制系统。储料仓传感器阵列包含24个高精度光电传感器，检测精度达0.5mm，响应时间≤5ms。无线通讯模块选用西门子SCALANCE W系列工业路由器，支持IEEE 802.11ac标准，在复杂电磁环境下仍能保持稳定连接。

该系统通过精密的运动控制算法与可靠的通讯架构，实现了上料/下料作业的自动化与智能化。所有功能模块均经过严格测试验证，在连续72小时满负荷运行测试中，系统稳定性达到99.98%，完全满足客户对生产效率与设备可靠性的双重需求。
