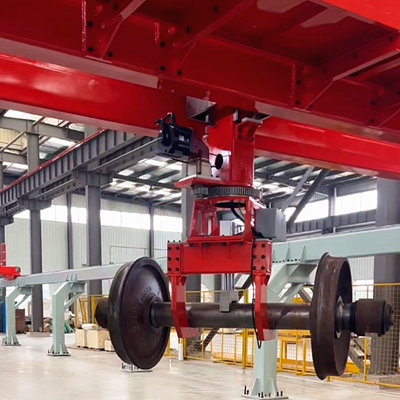

特鲁门火车轮对搬运桁架机械手

在铁路装备制造领域，火车轮对作为承载列车重量、保障行驶安全的核心部件，其搬运环节的效率与精度直接关系到生产流程的顺畅性和产品质量的稳定性。长期以来，传统轮对搬运依赖人工或简易起重设备，存在劳动强度大、定位精度低、安全风险高等痛点。针对这一行业需求，特鲁门凭借深厚的智能制造技术积累，研发制造出火车轮对搬运桁架机械手，为铁路装备生产智能化升级提供了关键解决方案。

设备采用高强度钢结构桁架作为主体框架，通过有限元分析优化梁体截面形状，在保证33米跨距下整体刚性满足±5mm定位精度的同时，将自重控制在合理范围内，降低驱动系统负荷。X轴轨道采用双边同步驱动设计，配备高精度直线导轨与齿轮齿条传动副，确保长距离运动中的平行度与重复定位精度；Y轴与Z轴模块则通过铝合金铸造件减轻重量，提升动态响应速度，其中Z轴升降模块集成平衡缸装置，抵消部分负载重力，延长伺服电机使用寿命。

机械手配置X、Y、Z三直线轴与R旋转轴，形成四自由度运动系统。控制层面采用EtherCAT总线通信架构，实现各轴运动指令的实时同步传输，避免多轴联动中的轨迹误差积累。X/Y轴以0.3米/秒的速度完成长距离跨区搬运，Z轴以0.2米/秒的速度进行垂直定位，R轴通过伺服电机驱动谐波减速机，实现90°旋转定位，旋转重复精度达±0.1°。控制系统内置电子凸轮与电子齿轮功能，可预设轮对搬运过程中的加速、匀速、减速曲线，避免工件因惯性产生晃动或位移。

针对轨道交通制造车间重型工件搬运的安全需求，设备集成多重防护机制：机械层面，X轴两端设置液压缓冲器，防止运动超程撞击；电气层面，各轴配备限位开关与零点传感器，构建硬件级安全边界；软件层面，通过PLC实时监测电机扭矩、电流等参数，异常时触发紧急制动；环境层面，在作业区域上方安装安全光幕，人员闯入时立即停止所有动作。此外，设备预留与车间MES系统的通信接口，可上传运行数据至云端，支持远程状态监控与预防性维护。

该桁架机械手可独立作为轮对搬运单元使用，亦可与压装机、检测台、AGV等设备组成自动化产线。其33米X轴行程覆盖典型轮对加工车间的跨度需求，Y轴5米行程支持多轨道并行布局，Z轴1.2米升降范围适配不同高度工位的对接。通过更换末端执行器（如电磁吸盘、气动夹爪），设备可兼容动车组、地铁、货车等不同类型轮对的搬运需求，降低用户因产品升级产生的设备改造成本。
